AXON J1DB
Das Kernsystem für präzise, digitale DMS-Messungen (Drehmoment, Kraft, Dehnung) an rotierenden Bauteilen.
Hauptmerkmale
Digitale 1-Kanal DMS-Übertragung
Berührungslos & verschleißfrei
Hohe Genauigkeit unter rauen Bedingungen
Induktive Energieversorgung (IPT 4.0)
Betriebstemperatur bis +140°C
Überwachung von Rotor-Spannung & RSSI
Analog- und CAN-Bus-Ausgang
Integrierte Shunt-Kalibrierfunktion

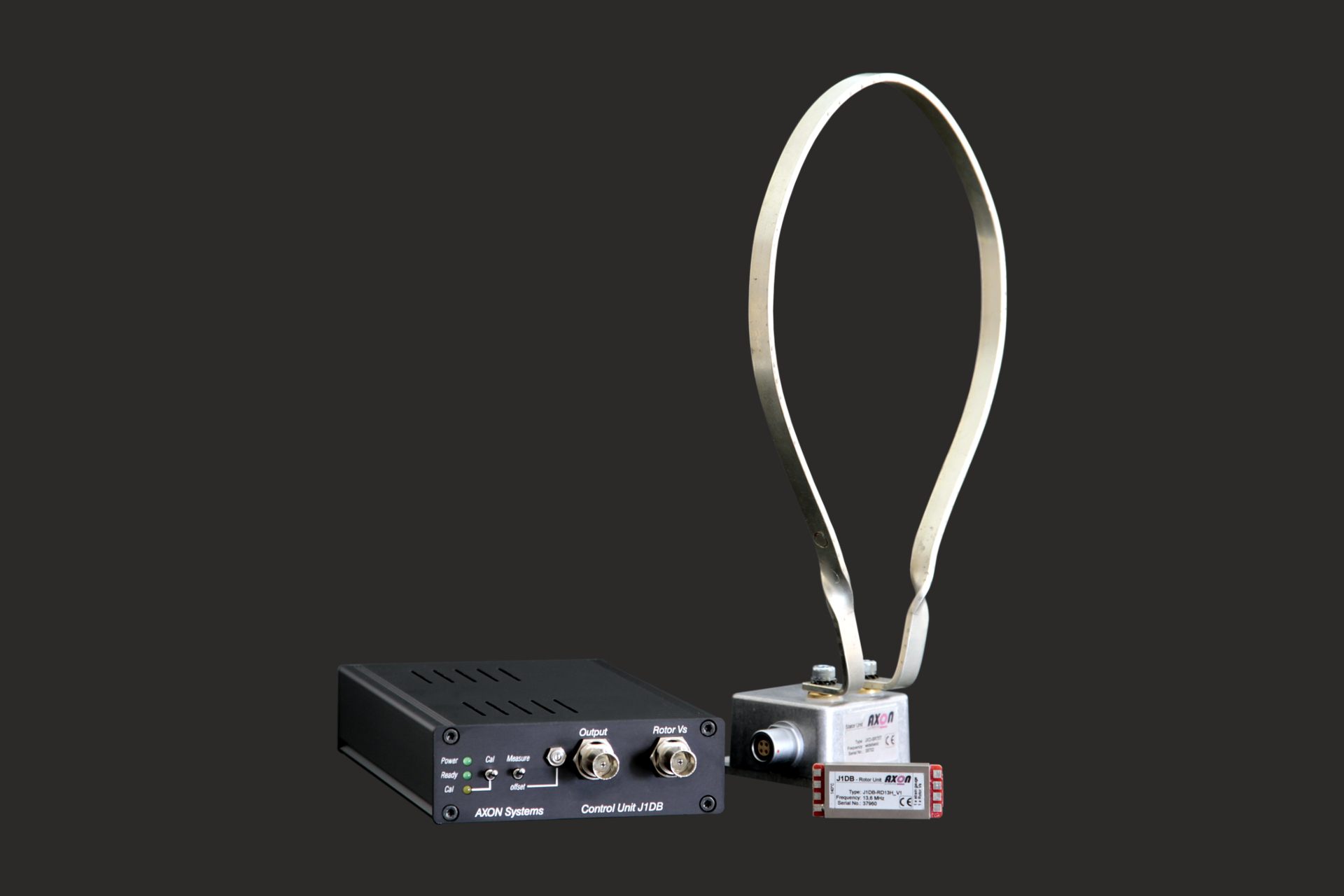

Systemkomponenten
J1DB Rotoreinheit
Erfasst DMS-Daten, digitalisiert sie und überträgt sie berührungslos. Induktiv versorgt.
Verfügbare Varianten:
- J1DB-RD13/T/H (Zylindrisch)
- J1DB-RF13/T/H (Flex)
- J1DB-RR13/T/H (Remote Head)
- J1DB-RQ (Disc-Shape)
Statoreinheit
Versorgt den Rotor induktiv mit Energie und empfängt die Messdaten. Flexible Ringantenne oder Pick-up.
Verfügbare Varianten:
- JXD-SR70/T/E/TE (Ringstator)
- JXD-SE60/T (Induktiv-Stator)
J1DB Control Unit
Steuert Versorgung & Empfang, gibt Messdaten analog (±10V) und digital (CAN) aus. Überwacht Systemparameter.
Verfügbare Varianten:
- J1DB-CE13-10 (1000Hz)
- J1DB-CE13-05 (500Hz)
Technische Details
Produktbeschreibung
Das AXON J1DB Telemetriesystem ist das Standardwerkzeug für zuverlässige DMS-basierte Messungen wie Drehmoment, Kraft oder Dehnung an rotierenden Wellen. Dank induktiver Energieversorgung und digitaler Datenübertragung arbeitet es verschleißfrei und liefert präzise Ergebnisse auch unter rauen Bedingungen in Fahrzeugen, Prüfständen oder Industrieanlagen. Verschiedene Rotorbauformen (zylindrisch, disk) ermöglichen flexible Integration.
3D Ansicht
Ziehen zum Drehen, Scrollen zum Zoomen
Ansicht:
Spezifikationen
| Messgröße | DMS (Voll-, Halb-, Viertelbrücke) |
| Kanäle | 1x DMS |
| Auflösung | 12 Bit |
| Ausgänge | Analog (±10V), CAN-Bus, RSSI |
| Bandbreite | Bis zu 1000 Hz (modellabhängig) |
| Betriebstemperatur Rotor | Bis +140°C (variantenabhängig) |
| Übertragungsdistanz | 1 - 70 mm |
| Versorgung Control Unit | 9 - 36 VDC |
